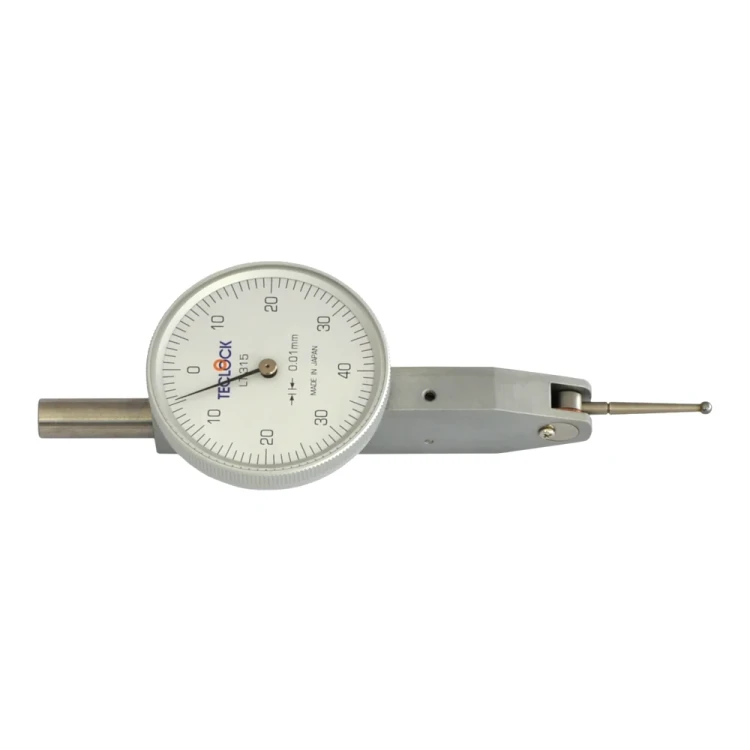

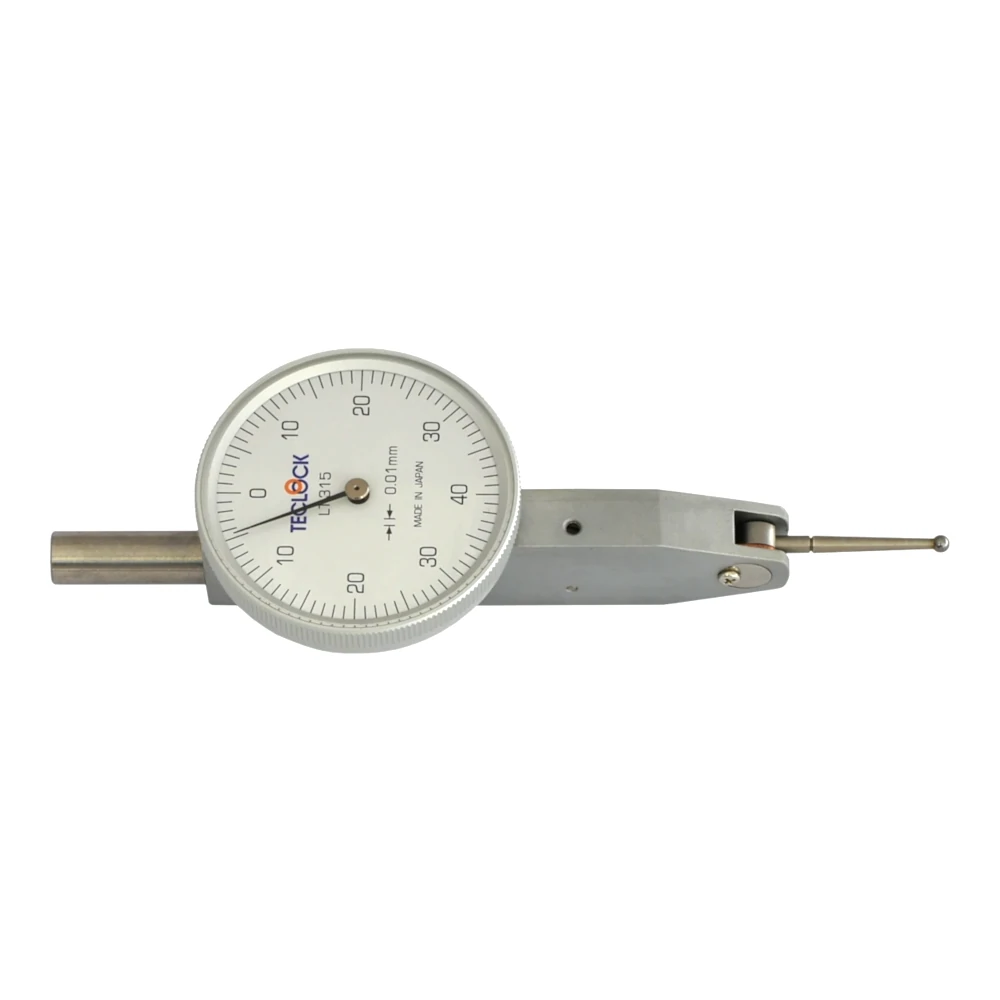

Czujnik dźwigniowo-zębaty Teclock 0,8/0,01 mm (LT-315)

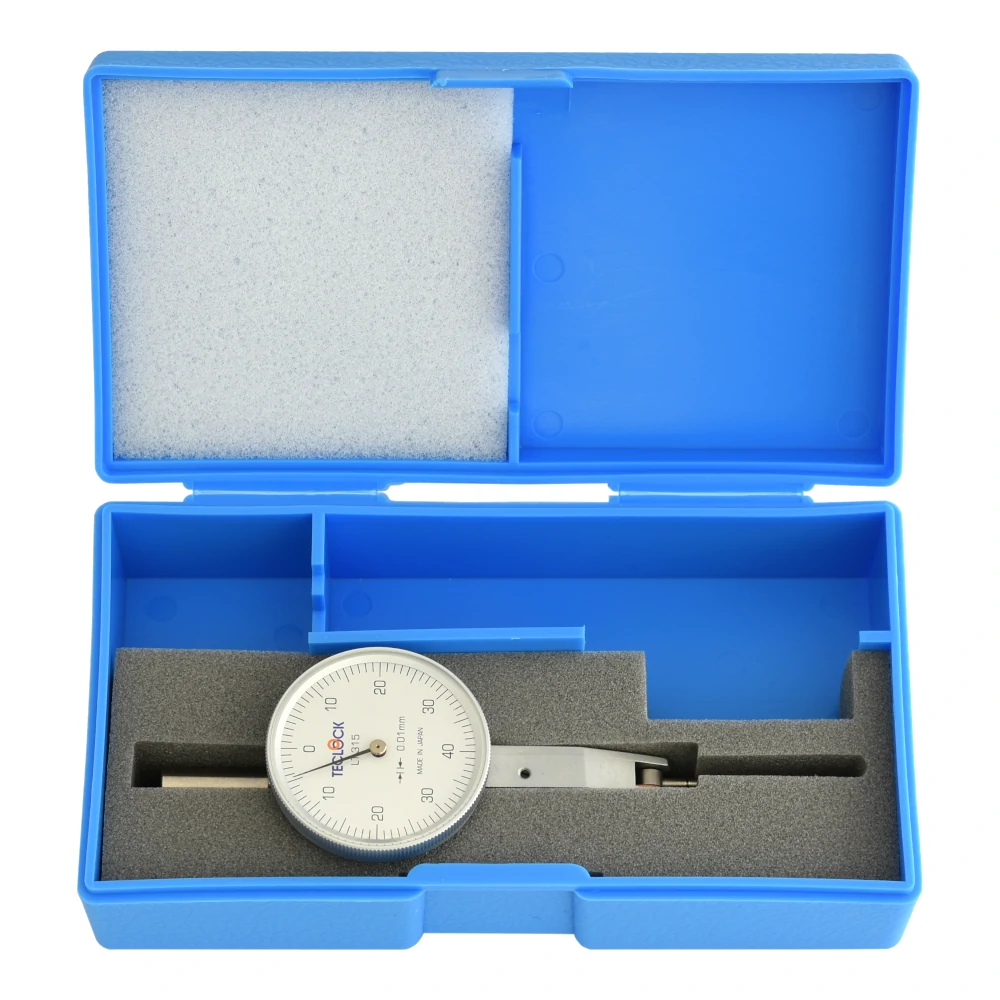

Zakres dostawy:

• czujnik
• pudełko

Opis:

Czujniki dźwigniowe są przeznaczone do kontroli odchyłek wymiarów metodą porównania z wymiarem wzorcowym. Mogą one być stosowane z podstawami pomiarowymi lub z innymi przyrządami pomiarowymi stacjonarnymi np. wielowymiarowymi. Dźwignia czujnika jest zakończona końcówką z powierzchnią kulistą. Tego typu czujniki często stosuje się do pomiaru bicia powierzchni otworu w wale lub innych miejsc niedostępnych dla tradycyjnego czujnika zegarowego.

Dane techniczne:

• Zakres pomiarowy: 0,8 mm
• Działka elementarna: 0,01 mm
• Błąd graniczny: 0,008 mm
• Nacisk pomiarowy: do 0,4 N

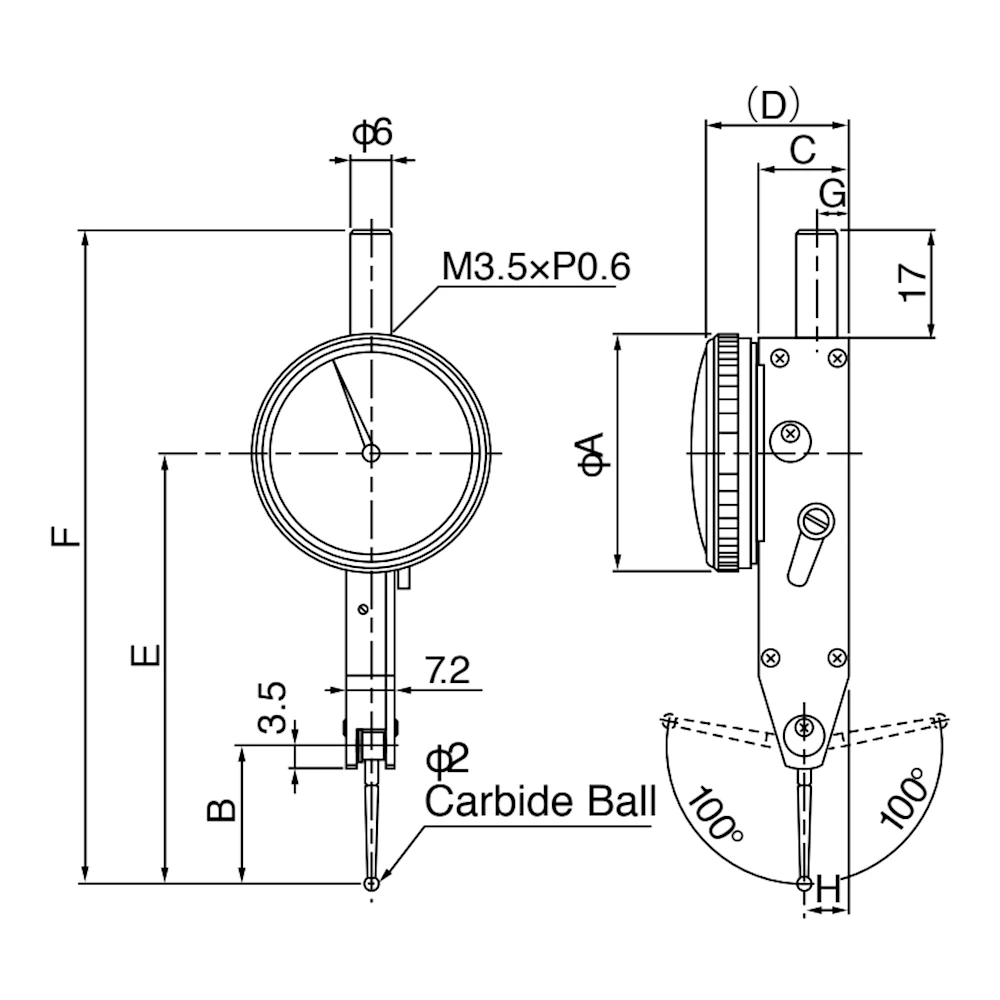

• Wymiary: A=35 mm; B=20,1 mm; C=13,5 mm; D=23 mm; E=63,1 mm; F=97,1 mm; G=4,8 mm; H=6,8 mm
• Średnica trzpienia mocującego: 6 mm
• Powierzchnia pomiarowa: węglik
