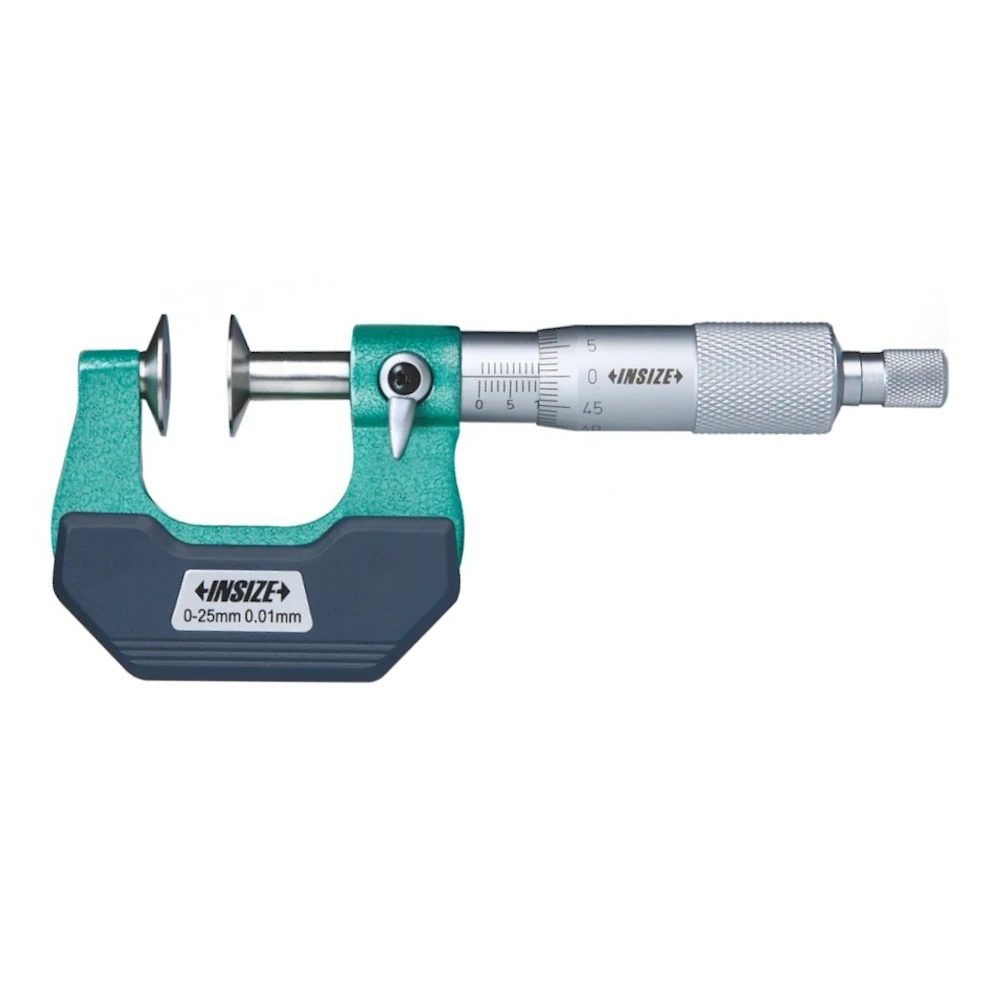

Mikrometr talerzykowy Insize 75-100/0,01 mm (3282-100)

Opis:

Mikrometry talerzykowe służą do pomiaru np. kół zębatych. Można je także wykorzystać do pomiaru grubości części wykonanych z elastycznych materiałów (np. guma). Dzięki dużej powierzchni talerzyków, siła nacisku sprzęgiełka podczas pomiaru rozkłada się na znacznie większym obszarze. Zapobiega to wbijaniu się metalowych końcówek w mierzony detal, co zafałszowałoby wynik. Talerzyki, mimo swojej szerokości, są na krawędziach fazowane i dość cienkie. Pozwala to na wsunięcie ich w wąskie szczeliny, rowki czy podcięcia na wałkach, aby zmierzyć odległość między równoległymi, trudno dostępnymi płaszczyznami (np. odległość między krawędziami rowków osadczych).

Dane techniczne:

• Zakres pomiarowy: 75-100 mm
• Działka elementarna: 0,01 mm
• Błąd graniczny: 0,005 mm
• Tolerancja równoległości powierzchni pomiarowych: 0,005 mm
• Nacisk pomiarowy: 5-10 N

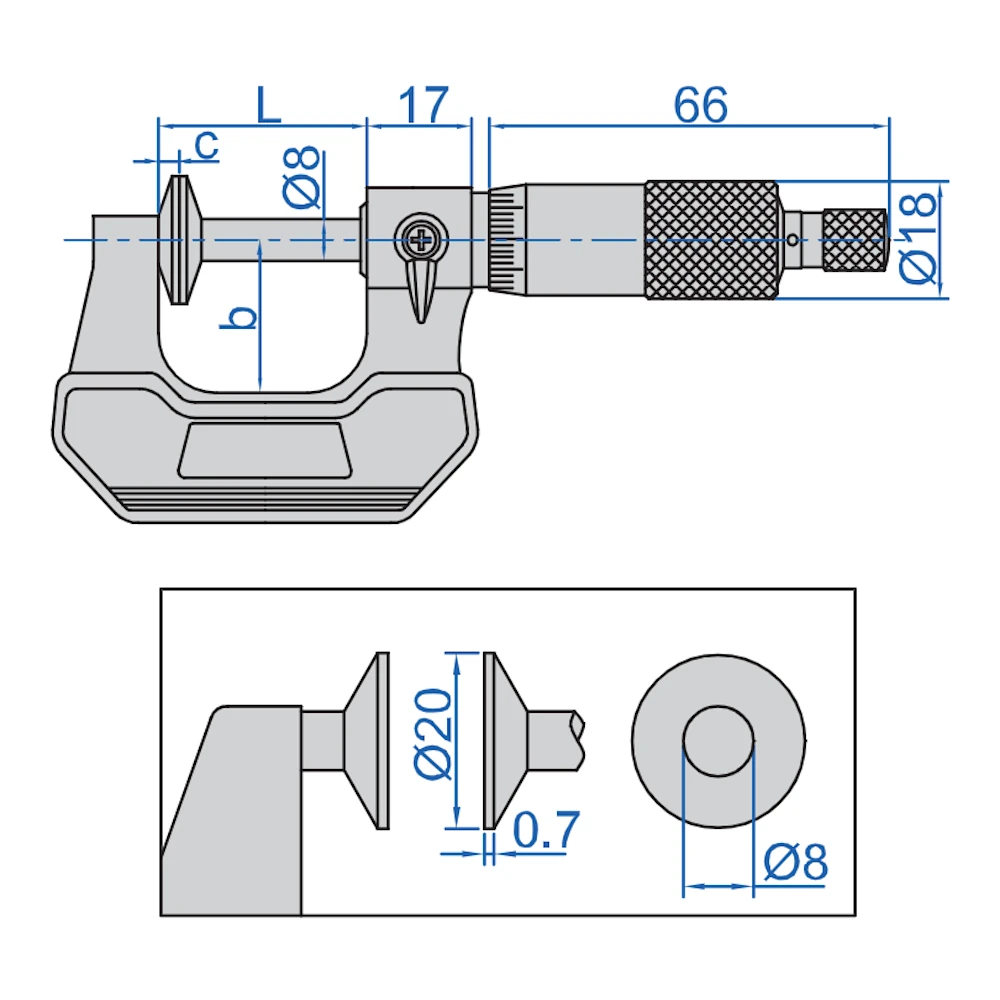

• Wymiary: L=110 mm; b=57 mm; c=3,3 mm
• Powierzchnie pomiarowe: stal stopowa, narzędziowa
