Czujnik dźwigniowo-zębaty Mitutoyo 0,14/0,001 mm (513-401-10E)

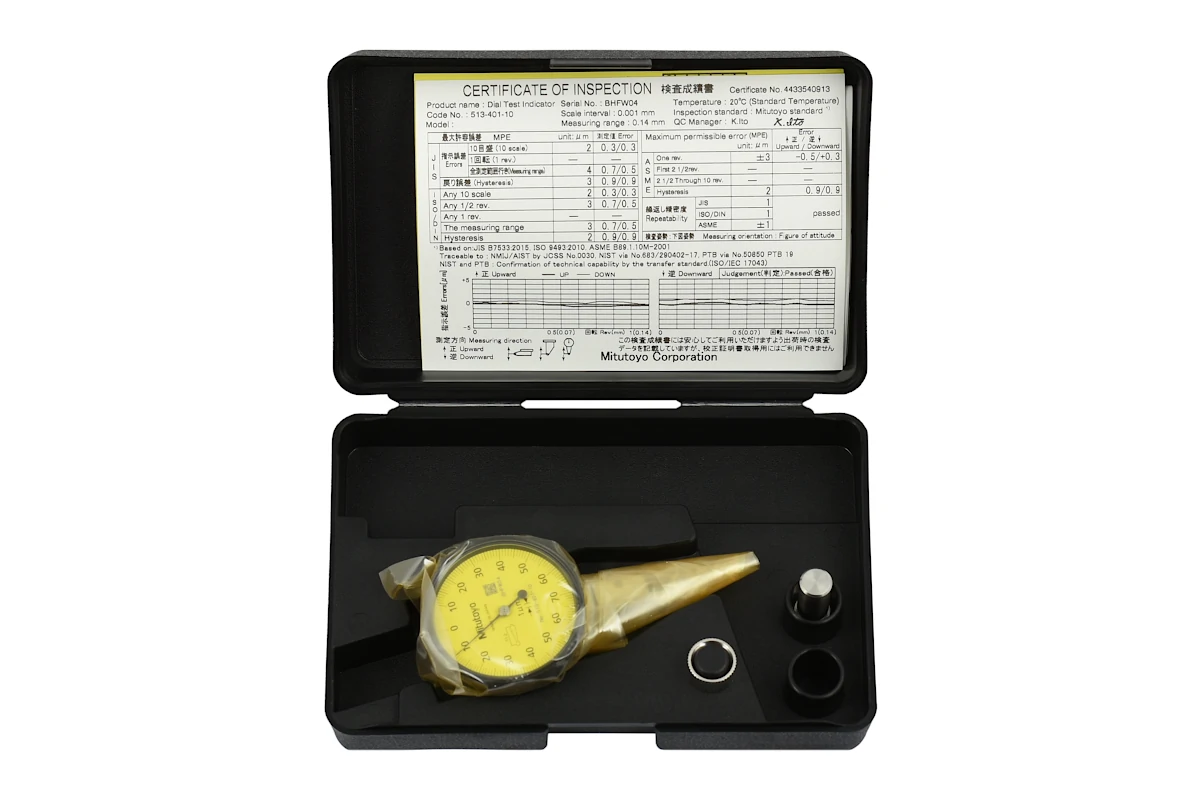

Zakres dostawy:

• czujnik dźwigniowo-zębaty Mitutoyo 0,14/0,001 mm
• trzpień mocujący
• pudełko

Opis:

Czujniki dźwigniowe są przeznaczone do kontroli odchyłek wymiarów metodą porównania z wymiarem wzorcowym. Mogą one być stosowane z podstawami pomiarowymi lub z innymi przyrządami pomiarowymi stacjonarnymi np. wielowymiarowymi. Dźwignia czujnika jest zakończona końcówką z powierzchnią kulistą. Tego typu czujniki często stosuje się do pomiaru bicia powierzchni otworu w wale lub innych miejsc niedostępnych dla tradycyjnego czujnika zegarowego.

Dane techniczne:

• Zakres pomiarowy: +/-0,14 mm
• Rozdzielczość: 0,001 mm
• Błąd graniczny: 0,003 mm
• Nacisk pomiarowy: 0,01-0,3 N
• Średnica tulei chwytowej: 8 mm
• Średnica tarczy: 40 mm
• Powierzchnia pomiarowa: kulka węglikowa
