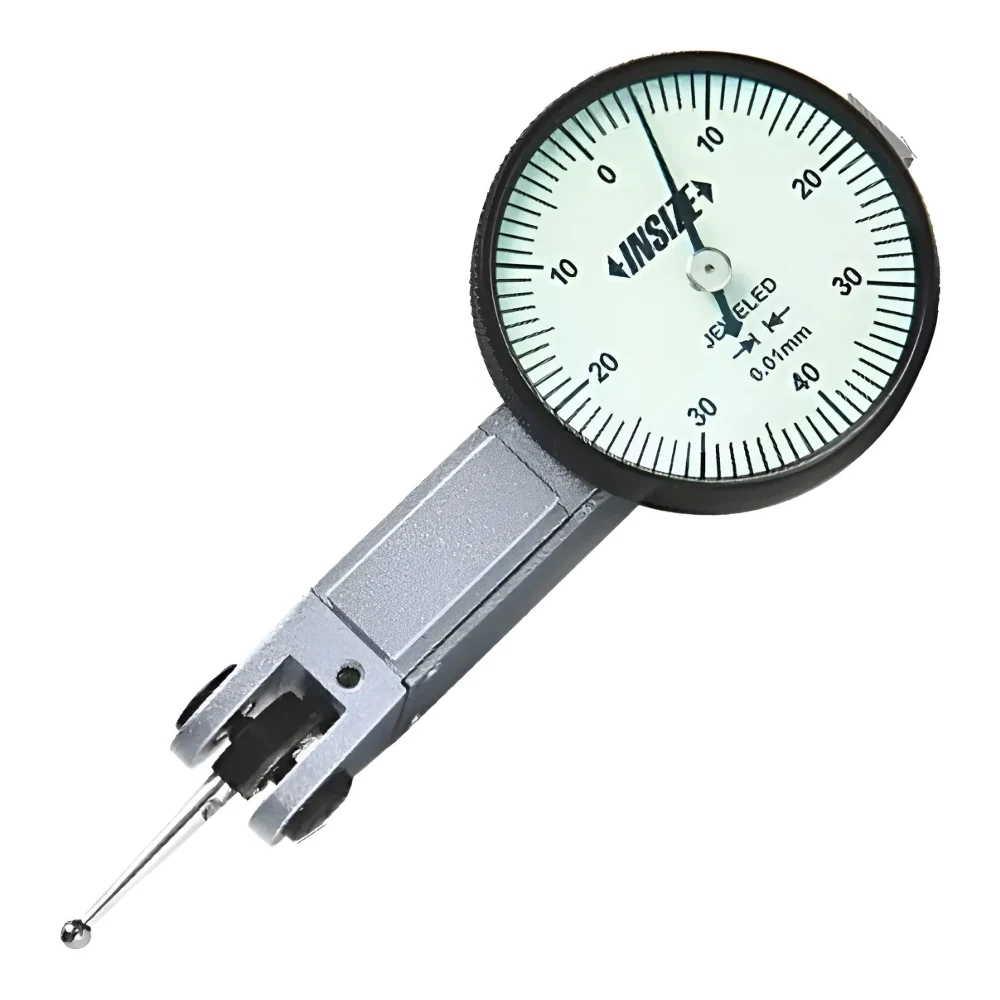

Czujnik dźwigniowo-zębaty Insize 0,8/0,01 mm (2380-08)

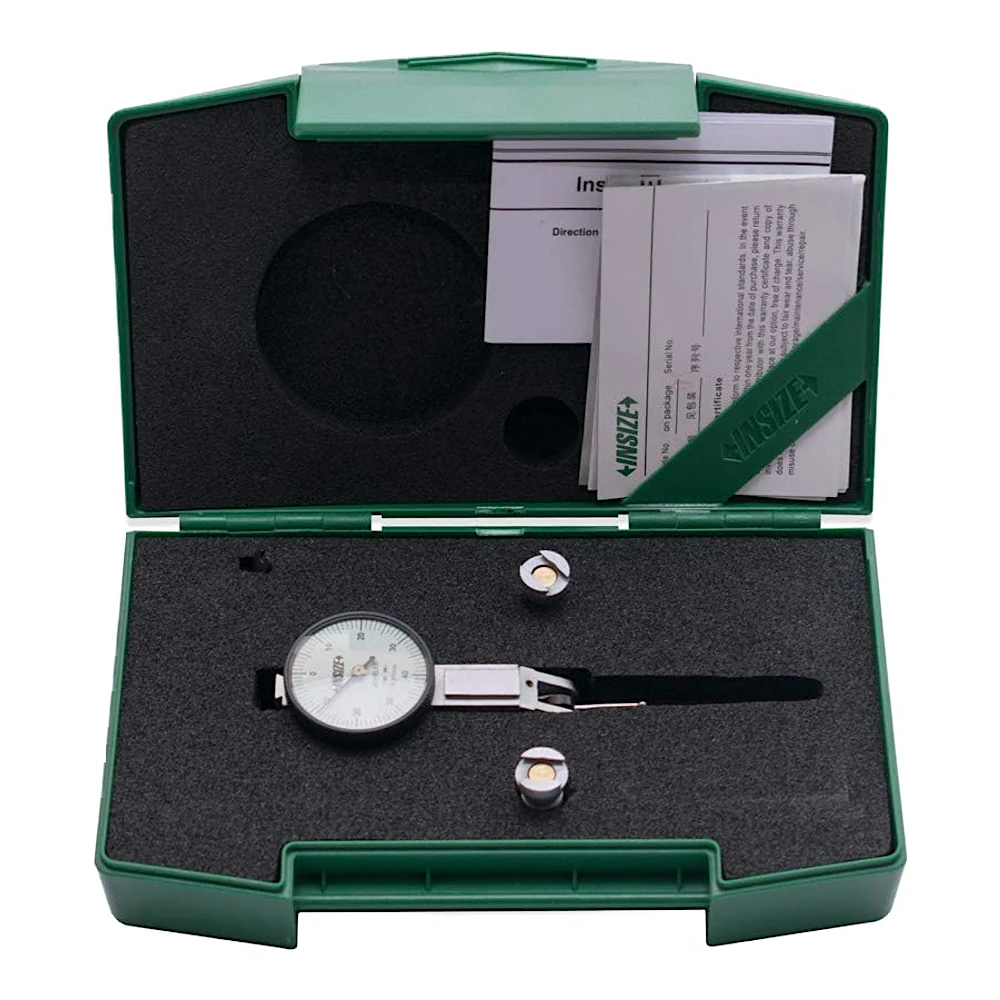

Zakres dostawy:

• czujnik
• trzpień mocujący 8 mm
• trzpień mocujący 4 mm
• pudełko

Opis:

Czujniki dźwigniowe są przeznaczone do kontroli odchyłek wymiarów metodą porównania z wymiarem wzorcowym. Mogą one być stosowane z podstawami pomiarowymi lub z innymi przyrządami pomiarowymi stacjonarnymi np. wielowymiarowymi. Dźwignia czujnika jest zakończona końcówką z powierzchnią kulistą. Tego typu czujniki często stosuje się do pomiaru bicia powierzchni otworu w wale lub innych miejsc niedostępnych dla tradycyjnego czujnika zegarowego.

Dane techniczne:

• Zakres pomiarowy: +/-0,8 mm
• Rozdzielczość: 0,01 mm
• Błąd graniczny: 0,013 mm
• Średnica tulei chwytowej: 4 i 8 mm

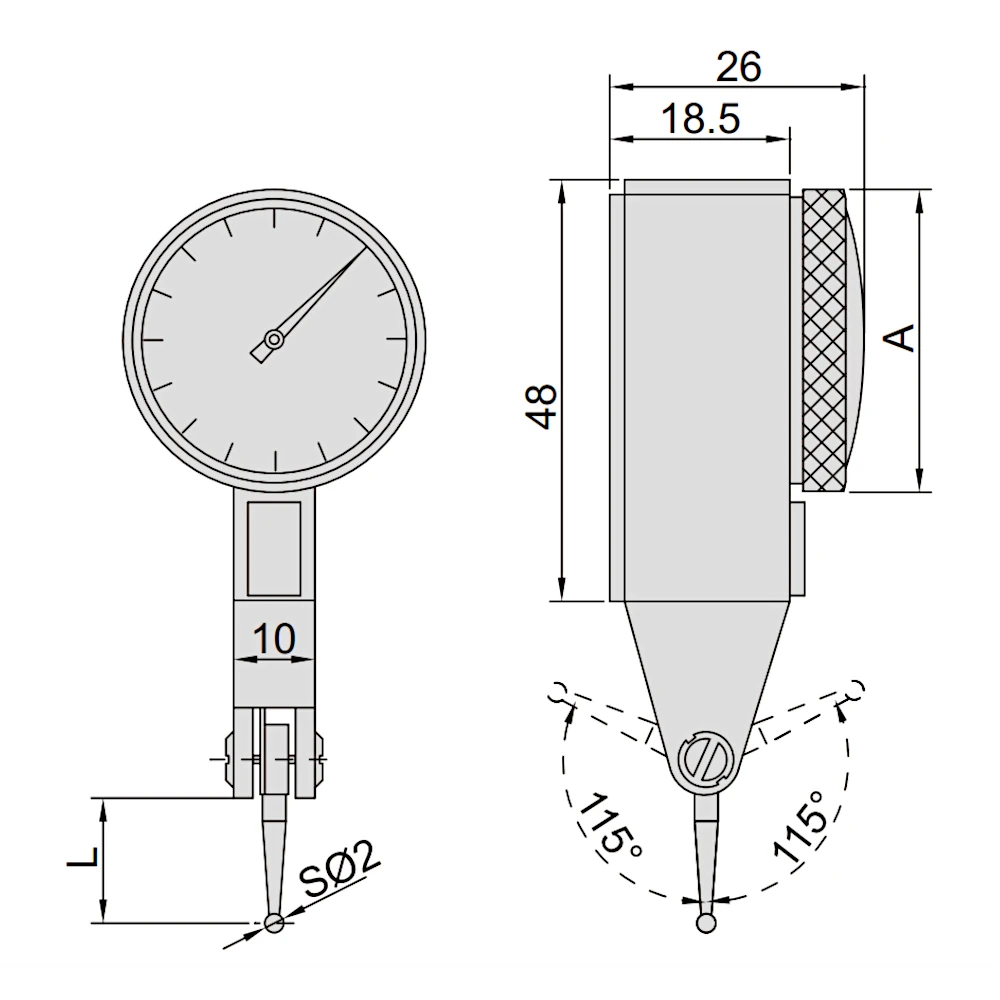

• Wymiary: A=30 mm; L=13,5 mm
• Powierzchnia pomiarowa: węglik
